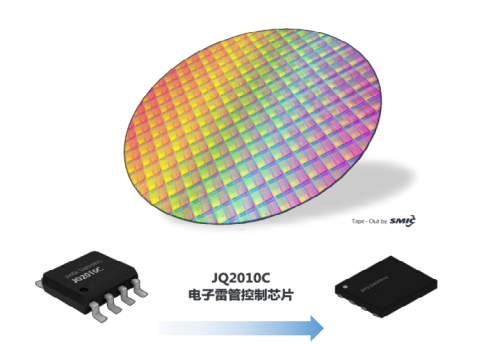

電子雷管點火控制ASIC 2.0芯片（內部代號JQ2012）于2023年一季度研發成功并在市場中推廣，其性能深受客戶認可、廣獲業內好評。

 JQ2012芯片優化升級的主要功能包括：

（1）功耗改進

功耗是電子雷管芯片的核心性能參數，功耗越低，電子雷管芯片組網能力越強。經測試，JQ2012實測功耗10.5uA，比JQ2010C芯片（18-19uA）降低了40%以上。

（2）優化高溫適應性

JQ2012芯片優化了系統架構，改進了部分元器件尺寸，改進了元器件布局。經測試，在85℃溫度下，放置4小時仍可以可靠點火。

（3）通信問題改進

JQ2012芯片優化了指令接收單元，減少總線毛刺對通信的影響，降低現場出現通信問題的概率。經測試，芯片解決了困擾行業的不合規母線應用場景，如鋁線、鐵線、電纜線等平行線母線，達到國內領先水平。

（4）抗靜電性能提升

JQ2012芯片優化了內部大電流路徑，調整了芯片充電引腳和高壓電源引腳的數序。經測試，優化使得抗靜電能力更加穩定均衡，使芯片在井下小斷面金屬礦等應用場景的拒爆率進一步降低。

（5）充電電流調整

JQ2012芯片為適應更多的模塊同時充電，降低了最大充電電流值到0.8mA，這樣可以降低充電瞬間芯片復位的風險，同時可以多顆芯片同時充電，減少充電時間。經測試，芯片能兼容30uF至300uF的電容選型，大大擴充了客戶模塊產品的開發空間，降低了客戶多產品線的生產成本。

（6）充電查詢DAC調整

JQ2012芯片調整了DAC設置為0-5對應的查詢電壓值，可以降低芯片生產階段的檢測時間。經測試，芯片最低的檢測電壓降低了2.63V，縮短了檢測時間，提升了檢測效率。在生產階段檢測更加完善，能有更多的設計空間，進一步降低了客戶生產過程的成本。

（7）橋絲檢測功能升級

JQ2012芯片優化了橋絲檢測電路，可以快速對橋絲通斷進行檢測，對生產速度的提高有幫助。橋絲檢測電路還可以用于對儲能電容的快速放電，降低現場的安全風險。經測試，JQ2012芯片對換能元件部分損壞，藥頭弱導電等情形的識別能力進一步加強，對客戶模塊產品的可靠性進一步提升。
